 *上の写真をクリックでBeck社のデータシートに移動します












        2枚の精密ミラーのみで構成された光学系により、球面収差・コマ収差・非点収差

         は極まで補正され回析限界性能を生み出しています。

    従来の透過レンズを使用した屈折型対物レンズに見られる色収差・光透過ロスは

         皆無です。

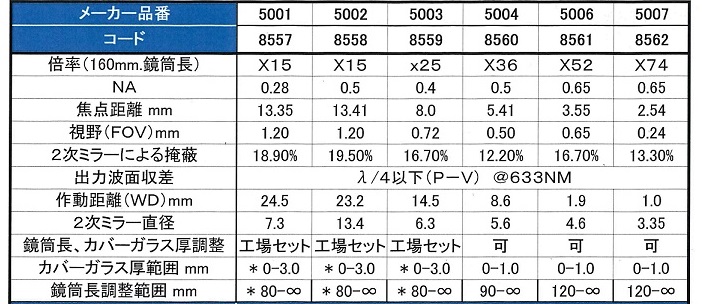

    160㎜鏡筒長と0.17カバーグラスを前提に最適な性能を得るように組み立てられて

     います。

    各レンズの適用範囲を広げるために内部ミラーの位置の調整機能を備えています。

    さらに74×には鏡筒長とカバーグラス厚の調整機構も装備されています。



      使用できる主なアプリケーション



        ● FTIRフーリエ変換赤外分光・分析

    ● UV度量衡、UV顕微鏡分析

    ● 半導体ウエハー検査

    ● 顕微鏡写真

    ● 薄膜計測

    ● レーザービームの移動(フォーカシング)

    ● レーザー加工

    ● レーザーマーキング

    ● レーザーポンピング

    ● 熱イメージ顕微鏡





                          *上の写真をクリックでBeck社のデータ-シートに移動します








           品番 5002の詳細図   ★ 詳細の図面をご希望の場合は品番を指定してお申し出ください。



   ◇ スパイダーについて

   ■ Beck社の標準対物レンズには3本脚スパイダー(副鏡サポート用)があり、回折を最小限に抑えながら

     6点のフレアパターンを生成しま。

     4本脚のスパイダーはより多くの回析を生成しますが、フレアパターンは4点のみでありますが

     これを指定されるユーザーもおります。

     4本脚スパイダーのご希望されますと注文時の部品番号に4が追加されます。(標準仕様は3脚)

     *アプリケーションで後方反射が問題とになる可能性が有る場合、マットブラックのデインプルを

     二次(小さい)ミラーにすることができます。 末尾に部品番号-Dを追加。



   商品一覧



      ■ 標準の反射対物レンズにはアルミニウムコーテイングされたミラーが付属しております。

    これにより紫外から遠赤外までの最も広いスペクトル範囲が得られますが、対物レンズはっ低出力のみに

    制限されます。

    高出力を必要とするアプリケーションでは、Beck社は以下の通りの代替コーテイングを提供しています。

    特殊な用途には、他の特殊なコーテイングも提供しております。

    ご相談ください。




         コート剤別反射率グラフ





    この商品はBeck Optronic Solution社(英)の製品です

               当社は日本におけるBeck社の代理店です。
