□ プリズムシート(導光板)



   *上記の商品をクリックするとカタログへ移動します。



   □ 一定のプリズム角を中に持った多数の溝が並行に刻まれており

   液晶デイスプレイ内で光を液晶に導くバックライトモジュール

   に導光板として使用されます。







   液晶から入射した光は片面に設けられた光散乱層(プリズム角)で

   散乱し、面全体を均一発光させ、また面に入射した平行光は一定

   の角度で屈折します。

   プリズムシートはプリズムの角度を平面上に並べたものですが

   入射光をある方向に曲げる働きをし、端面より入射の光を面発光

   させるため液晶パネルのバックライトモジュールに用いられます

   *材質:光学性能アクリル

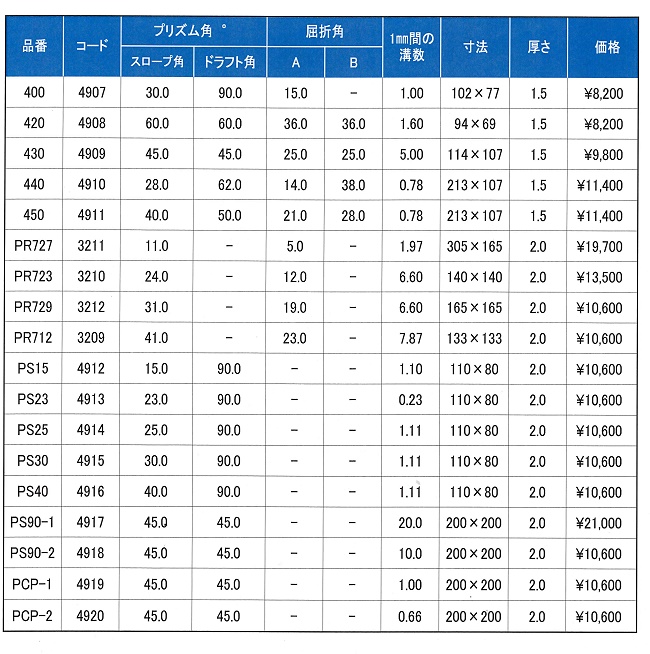

   商品一覧    表示のない数値単位は㎜         消費税別途

 「注意」

  ⑴ プリズム溝は寸法表記第1項の長尺辺に平行

  ⑵ プローブ角・ドラフト角ともに45°の品番PS40・PCP-1・PCP-2は

   平行光が平面に入射すると全反射して入射方向に戻ります。
