 光ファイバーライトガイド分岐タイプ



    ■ 下記のロゴをクリックするメーカーのデータシートがご覧になれます、





  分岐タイプ E型(分岐ファイバーバンドル ランダムタイプE型)



  *上記の商品をクリックするとカタログへ移動します







概要



 ファイバーを平型ステイールで巻き、その上をPVCで被膜しています。



詳細



         *ファイバーライトガイド内の光のイメージ



         分岐ライトガイドE



  商品仕様



  ● 分岐部の長さ   : 17.78㎜

  ● 材質       : 多成分ガラスファイバー

  ● ファイバー単線径 : 50μ

  ● 開口角      : 68°

  ● NA         : 0.55

  ● 透過波長     : 0.4~2.1μ

  ● 損失       : 10%/30㎝

  ● 使用温度     ; ー40℃~107℃
















 分岐タイプ EE型(分岐ファイバーバンドル ランダムタイプEE)







  *上記の商品をクリックするとカタログへ移動します

概要



 ファイバーを平型スチールで巻き、その上をPVCで被膜したもの



詳細





       分岐ライトガイドEE型



  商品仕様



  ● 分岐部の長さ   : 17.78㎜

  ● 材質       : 多成分ガラスファイバー

  ● ファイバー単線径 : 50μ

  ● 開口角      : 68°

  ● NA         : 0.55

  ● 透過波長     : 0.4~2.1μ

  ● 損失       : 10%/30㎝

  ● 使用温度     : -40℃~107℃











 分岐タイプEK型(分岐ファイバーバンドル ランダムタイプEK)





  *上記の商品をクリックするとカタログへ移動します

概要

 ファイバーをPVCで被膜したもの。

詳細



    *ファイバーライトガイド内の光のイメージ



    分岐ライトガイドEK型



   商品の仕様



   ● 分岐部の長さ    : 17.78㎜

   ● 材質        : 多成分ガラスファイバー

   ● ファイバー単線径  : 50μ

   ● 開口角       : 68°

   ● NA                 : 0.55

   ● 透過波長      : 0.4~2.1μ

   ● 損失        : 10%/30㎝

   ● 使用温度      : -40℃~107℃

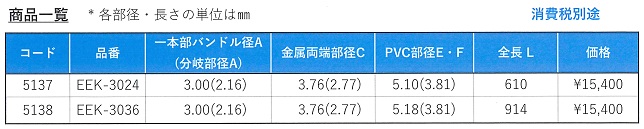

 分岐タイプEEK型(分岐ファイバーバンドル 非ランダムタイプEEK)



 *上記の商品をクリックするとカタログへ移動します



概要  ファイバーをPVCで被膜したもの
詳細







    商品の詳細



  ● 分岐部の長さ    : 17.78㎜

  ● 材質        : 多成分ガラスファイバー

  ● ファイバー単線径    : 50μ

  ● 開口角       : 68°

  ● NA          : 0.55

  ● 透過波長      : 0.4~2.1μ

  ● 損失        : 10%/30㎝

  ● 使用温度      : -40℃~107℃











 分岐タイプEX(分岐ファイバーバンドル ランダムタイプ EX)



  *上記の商品をクリックするとカタログへ移動します





概要

  ファイバーをステンレススパイラルパイプで被膜したもの

詳細





  商品の詳細



  ● 分岐部の長さ    :17.78㎜

  ● 材質        : 多成分ガラスファイバー

  ● ファイバー単線径  : 50μ

  ● 開口角       : 68°

  ● NA          : 0.55

  ● 透過波長      : 0.4~2.1μ

  ● 損失        : 10%/30㎝

  ● 使用温度      : -40℃~260℃











                この商品はDolan-Jenner(米)社の製品です
