ロンキールーリング Ronchi Ruling
Ronchiパターンのテストターゲットは、光学イメージングシステムの解像度・コントラスト・歪み・収差・
回析をテストするための正確な信号を提供します。
無色透明のフロートガラス基板上全面に平行線のパターンがクロム蒸着で施されており、この時の
平行線を形成する線幅と空間幅は等しい関係になっています。
● Applied社の製品につきましては従来の品番を改定しApplied社の品番に統一いたしました。
ご注文の際は新品番をご使用いただきますようお願いいたします。
|
| ||
|---|---|---|
|
*上記の商品をクリックするとカタログへ移動します。 |
概要 |
平行線を規則正しく配列、その線幅と空間幅は等しく、 1㎜当たりの本数を空間周波数とし、光学ガラス基板に クロム蒸着によりパターンを表示しています。
|
| 詳細 |
撮像光学系の撮像能力テスト、デイストレーション評価、 レンズなどの面精度評価、 曲面テスト、モアレ縞の作成など広範囲に使用されます。 また、空間周波数の同じロンキールーリングの板を直角に 重ね合わせた場合、正方形の格子を表示することが出来ます。 ＊線間隔(白部分)と線部分(黒部分)は同幅になります。
| |

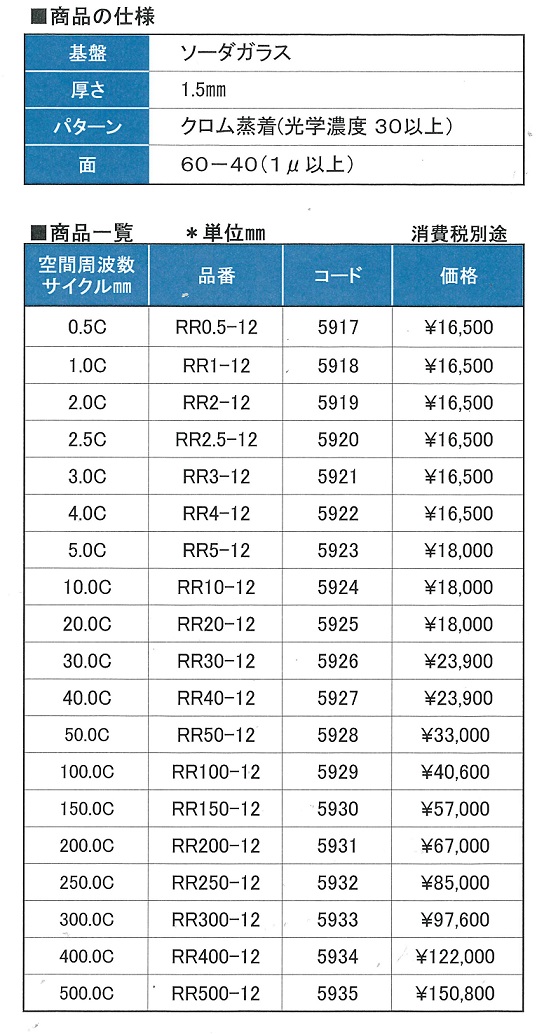

サイズ：50㎜角（基板50㎜角）
|
| ||
|---|---|---|
|
*上記の商品をクリックするとカタログへ移動します。 |
概要 |
ロンキールーリングは平行線を規則正しく配列し、 その線幅と空間の幅は等しく1㎜当たりの本数を 空間周波数として示します。 光学ガラス基盤にクローム蒸着によりパターンを 表示しています。
|
| 詳細 |
撮像光学系の解像能力テスト、ディストレーション評価、 レンズなどの面精度評価、曲面テスト、モアレ縞の作成など 広範囲に使用されます。 また空間周波数の同じロンキールーリングの板を直角に 重ね合わせ場合、正方形の格子を表示することが出来ます。 ＊線間隔(白部分)と線幅(黒部分)は同幅になります。

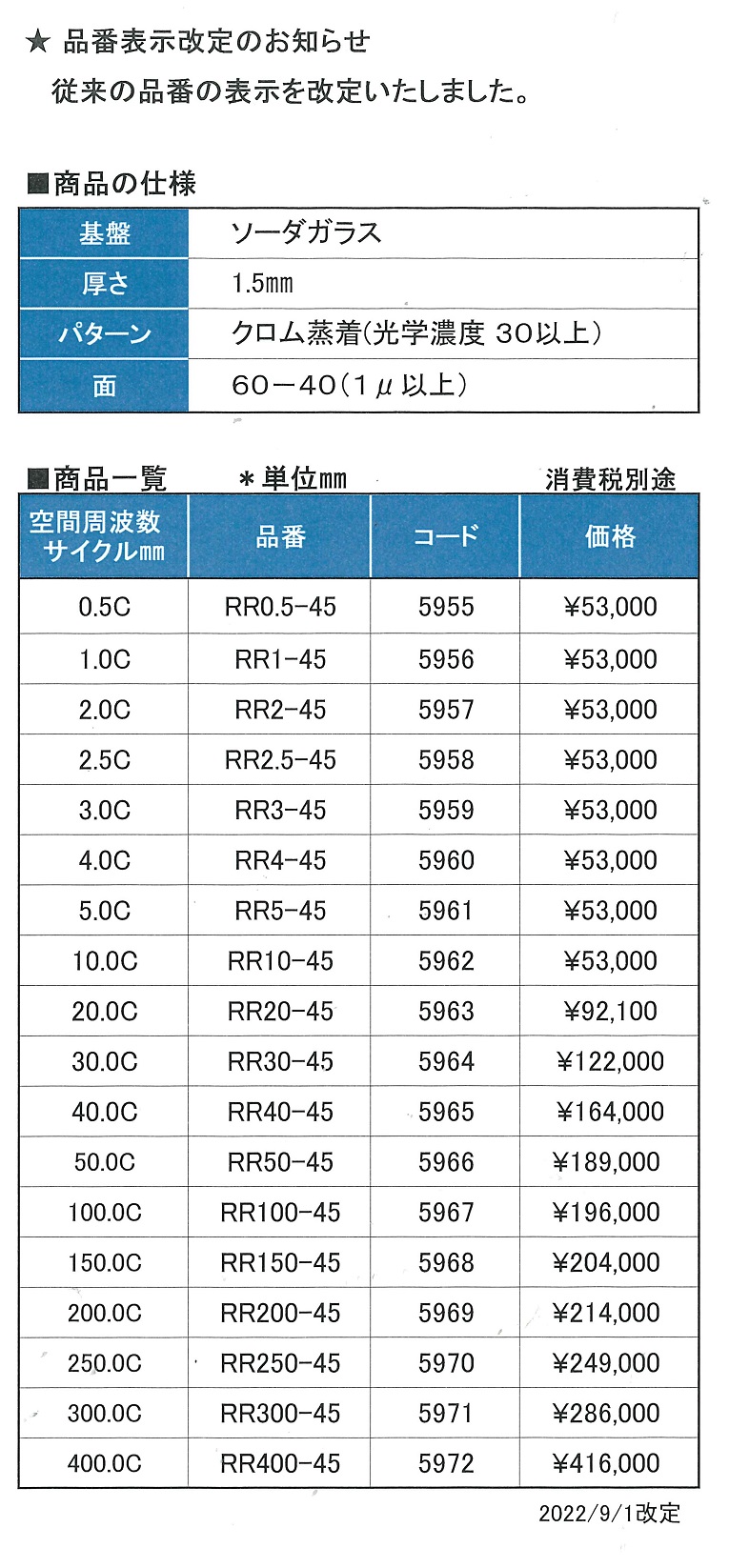

★ 品番表示改定のお知らせ 従来の品番の表示を改定いたしました。
2022.11.1価格改定
| |

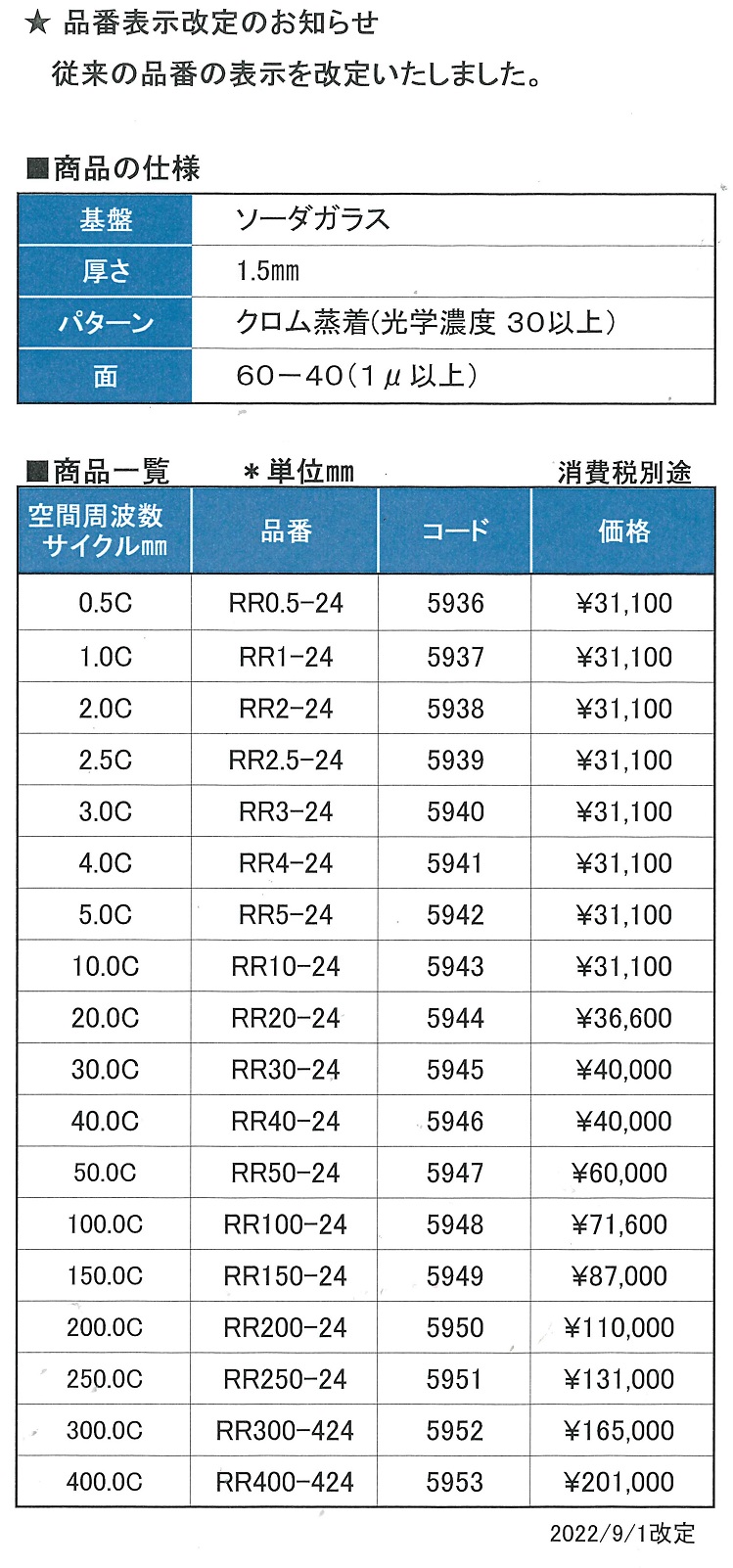

サイズ：25.4㎜角（基板63.5㎜角）
|
| ||
|---|---|---|
|
*上記の商品をクリックするとカタログへ移動します。 |
概要 |
ロンキールーリングは平行線を規則正しく配列し、 その線幅と空間の幅は等しく、1㎜あたりの本数を 空間周波数として示します。
|
| 詳細 |
撮像光学系の解像能力テスト、ディストレーション評価、 レンズなどの面精度評価、局面テスト、モアレ縞の作成など 広範囲に使用されます。 また、空間周波数の同じロンキールーリングの板を直角に 重ね合わせた場合、正方形の格子を表示することが出来ます。
| |
|
| ||
|---|---|---|
|
*上記の商品をクリックするとカタログへ移動します。 |
概要 |
ロンキールーリングは平行線を規則正しく配列し、 その線幅と空間の幅は等しく、1㎜当たりの空間 周波数を示します。
|
|
特 徴 |
撮像光学系の解像能力テスト、デイストレーション評価、 局面テストモアレ縞作成など 広範囲に使用されます。 また空間周波数の同じロンキールーリングの板を直角に 重ね合せた場合、正方形の格子を表示することが出来ます。
| |
