イメージ解析スケール Applied Image



  イメージ解析スケール スタンダードタイプ

  *上記の商品をクリックするとカタログへ移動します。

概要



   様々な2次元形状の正確な計測を必要とするイメージ解析

   に最適なマイクロメーターです。

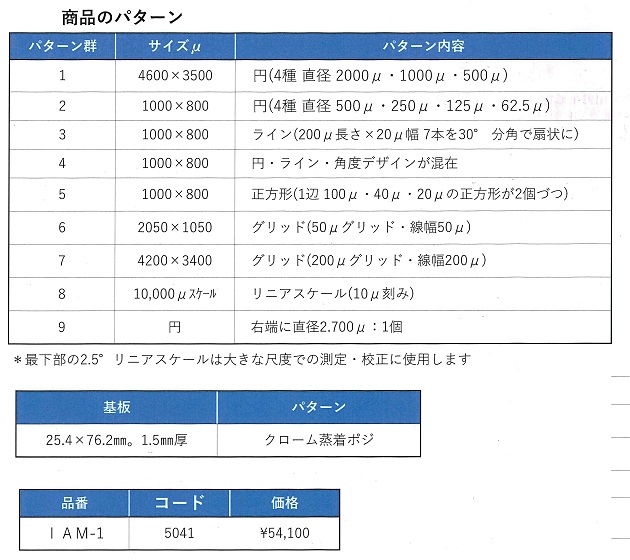

  円・正方形・ライン等9種の幾何学パターンが1枚のガラス

   基板に蒸着されています。



特徴



  様々な2次元幾何学形状の正確な計測を必要とする画像解析に

   システムやビジョン計測システムの性能評価や性能管理に

   欠かせない校正用スケールです。





               ご購入・お問合せ下記ボタンからどうぞ















  イメージ解析スケール 両軸(X,Y)スケールタイプ



 *上記の商品をクリックするとカタログへ移動します。

概要



 光学倍率・スケール目盛・カメラのアスペクト比など

   の正確なカリブレーションにも最適です。



特徴



 光学倍率・スケール目盛・カメラのアスペクト比など

   の正確なカリブレーションにも有用です。

 1枚のガラス基板上に、インチ規格・㎜規格の2種の

   十字線スケールがクローム蒸着されています。





   ご購入・お問合せは下記ボタンからどうぞ











  イメージ解析スケール 高度分解能ターゲットチャート



 *上記の商品をクリックするとカタログへ移動します。

概要



   NIST/NBS1010A規格に基づきANS/ISO#2に準拠した

   精密な分解能ターゲットです。



特徴



 このターゲットは高倍率光学システムのフォーカシングテスト

   や分解能の決定に最適で各パターンの空間周波数(サイクル/㎜)

   が直読できシステムの正確な能力を迅速に評価できます。

 縦横5本づづのラインパターンの空間周波数は56~510サイクル

   /㎜までになります。





  ご購入・お問合せは下記ボタンからどうぞ











  イメージ解析スケール ステップ型濃度(ND)ターゲット

 *上記の商品をクリックするとカタログへ移動します。

概要



 最新の精密なイメージビジョンシステムに必要な

  センシングシステムの照明及びデテクターのカリ

  ブレーション用ステップの濃度ターゲットです。



特徴



 最新のイメージビジョンシステムのセンシング部

   の照明及びデテクターのカリブレーション用と

   して設計されています。

 12ステップ(透過率0~100%)でセンシングシ

   ステムのリニアリテイー評価には最適なND

   ターゲットです。







   ご購入・お問合せは下記ボタンからどうぞ











    イメージ解析スケール ライン/ドット スタンダードターゲット

 *上記の商品をクリックするとカタログへ移動します。

概要



 正確な測定が不可欠であるCCD・CMOSなどの幾何測定イメージ

   システムなどのカリブレーション用に設計された精密なライン

   ドット幅とドット直径のステージターゲットです。



特徴



 エレクトロニクスセンサーはピクセル振動によってしばしば見せ

   かけの解像力を示す場合がありますが、このターゲットの明確な

   寸法のラインやドットをテストに使用することにより

 この問題を大幅に抑制します。

















   ご購入・お問合せは下記ボタンからどうぞ















                          *この商品はApplied Image社(米)の製品です
