連続正弦波テストチャート(反射型) Applied Image

 感光紙上に記録されており、多くのカメラ・スキャナー等のMTFの向上、改善に使用されます。

 感光紙の特性(相反則不動)のため、反射型チャートの最大空間周波数は20サイクル/㎜が限度となります。

 カメラ・スキャナー・機械加工機の映像システム等の反射光学系の性能向上、改善を目的した設計になって

   います。

 パターン中央2列に連続周波数外側上下に濃度が記録され、照明の均一性確認用に4角部に同濃(0.7±0.2)

   を記録します。





    M13-60テストチャート





  *上記の商品をクリックするとカタログへ移動します。

概要



 感光紙上に記録され、カメラ・スキャナー等のMTFの向上・

 改善の確認に使用されます。



特徴







 商品の仕様



 ● 材質 :マット感光紙

 ● サイズ:①1×(47×70㎜)②2×(94×140㎜)③4×(188×280㎜)

       ④8×(376×290㎜)以上4種類から選択

 ● 周波数:1/4~20C/㎜ 18段階 寸法が2×・4×・8×の時は周波数は

         1×の1/2・1/4・1/8になります。

                  *感光紙の相反則不軌のため、反射型の周波数は

                     20サイクル/㎜が限度になります

   ● 変調 :60%(ノミナル)

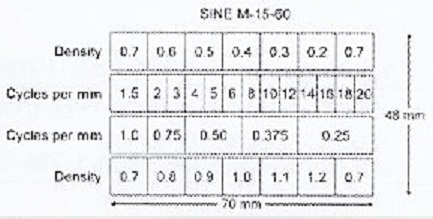

    M-15-60テストチャート





 *上記の商品をクリックするとカタログへ移動します。

概要



 感光紙上に記録され、カメラ・スキャナー等のMTFの向上、

 改善の確認に使用されます。



特徴







 商品の仕様



 ● 材質  :マット感光紙

 ● 周波数:①1×(47×70㎜)②2×(94×140㎜)③4×(188×280㎜)

       ④8×(376×280㎜)以上の4種類から選択

 ● 周波数:1/4~20C/㎜ 18段階寸法が2×・4×・8×の時は周波数は

                   1×の1/2・1/4・1/8になります。

      *感光紙の相反則不軌のため反射型の周波数は

                  20サイクル/㎜が限度となります。

 ● 60%(ノミナル)



















        上の商品はApplid Image社(米)の製品です
